LQSR彈簧復位型
概述
技術參數
型號 | LQ-SR050 | LQ-SR100 | LQ-SR200 | LQ-SR300 |
Max.輸出力矩(N.m) | 50 | 100 | 200 | 300 |
功率(W) | 45 | 45 | 80 | 80 |
電動操作時間(S) | ≤20 | ≤20 | ≤25 | ≤25 |
彈簧復位時間(S) | ≤5 | ≤5 | ≤8 | ≤8 |
底部連接(IS05211) | F07/F10 | F10/F12 | F10/F12 | F14 |
總電源 | 1Ph/220VAC(可選：1Ph/110VAC，3Ph/380VAC 或者 440VAC) | |||
工作制式(開關型) | S2，15分鐘 | |||

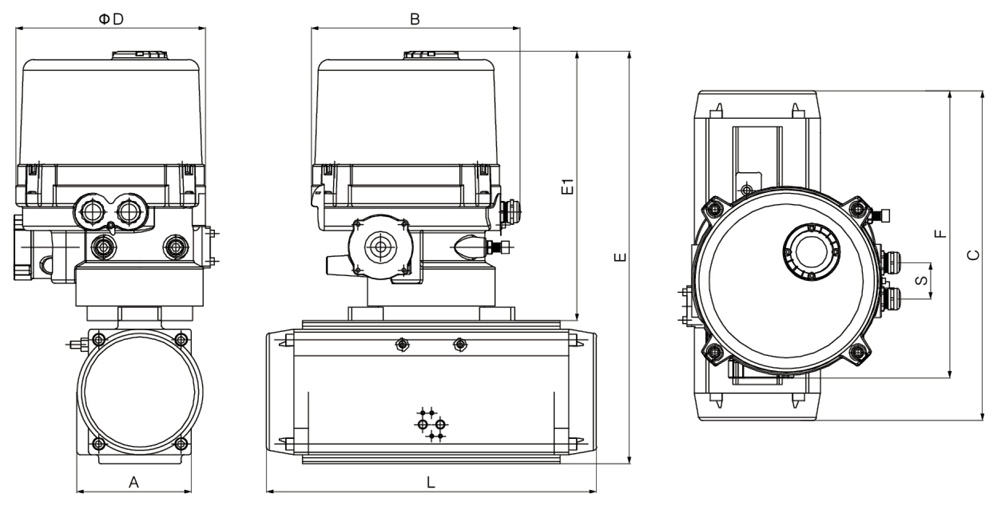

外形尺寸圖(mm)
型號 | A | B | C | φD | E | E1 | F | L | S | 重量/Kg |
LQ-SR050 | 135 | 247 | 320 | 222 | 490 | 315 | 302 | 302 | 50 | 33 |
LQ-SR100 | 142 | 247 | 320 | 222 | 490 | 315 | 302 | 398 | 50 | 33 |
LQ-SR200 | 161 | 287 | 418 | 262 | 569.5 | 352 | 459 | 456 | 50 | 33 |
LQ-SR300 | 189 | 287 | 418 | 262 | 569.5 | 352 | 459 | 534 | 50 | 33 |

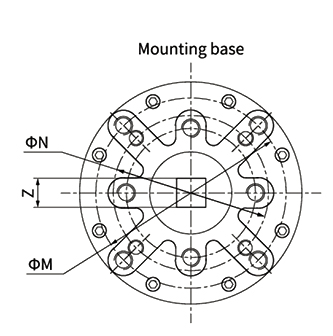

型號 | φM | φN | Z | 深度 |
LQ-SR050 | 102 | 70 | 22*22 | 25 |
LQ-SR100 | 125 | 102 | 27*27 | 30 |
LQ-SR200 | 125 | 102 | 27*27 | 30 |
LQ-SR300 | 146 | N/A | 36*36 | 40 |
